O modo de HDD predefinido da caixa EW7077 é JBOD
Modos de HDD disponíveis
• JBOD: Ambas as unidades podem ser acedidas como unidades individuais
• SPAN: Ambas as unidades são combinadas como 1 grande unidade de
armazenamento.
• RAID0: Ambas as unidades são combinadas como 1 grande unidade de
armazenamento similar a SPAN com a diferença dos dados serem divididos em 2
segmentos, o segmento 1 é armazenado no HDD1 e o segmento 2 é armazenado
no HDD2. Isso resulta numa largura de banda maior (permitindo atingir
velocidades de largura de banda superiores a USB 3.2 gen1 ao utilizar 2 SSD
SATA).
Nota! Quando pretender utilizar RAID0 e um dos seus discos rígidos falhar, os seus
dados deixarão de estar disponíveis, por conseguinte, NÃO utilize esta configuração
para dados importantes. Use esta configuração apenas para aumentar a largura de
banda.
• RAID1: O HDD1 é clonado (espelhado) simultaneamente para o HDD2,
disponibilizando um clone do seu HDD. Dessa forma, quando uma das duas
unidades falhar, os seus dados continuarão protegidos na outra unidade. Quando
um HDD com falhas for substituído por um HDD com a mesma capacidade, os
dados serão novamente clonados (espelhados) para o novo HDD (o estado da
clonagem é indicado pelos LED do HDD a piscar lentamente, a clonagem estará
concluída quando os indicadores LED pararem de piscar). Se a capacidade do
novo HDD não for a mesma do HDD atual, os indicadores LED piscarão
rapidamente e os dados não serão clonados.
Nota! Quando pretender utilizar discos rígidos com dados já armazenados, a caixa
EW7077 irá eliminar todos os dados se decidir mudar para um modo de HDD
diferente de JBOD. Certifique-se de que efetua a cópia de segurança de todos os
dados do disco rígido antes de instalar as unidades na caixa EW7077.

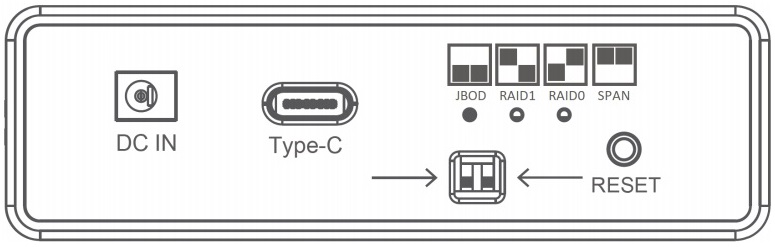

JBOD
Ajuste os jumpers como ilustrado abaixo e mantenha pressionado o botão “RESET”
até que o LED JBOD acenda.

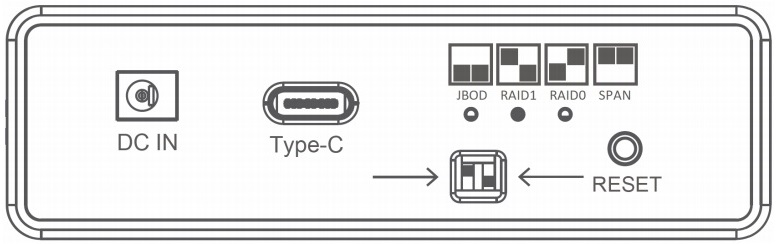

RAID1
Ajuste os jumpers como ilustrado abaixo e mantenha pressionado o botão “RESET”
até que o LED RAID1 acenda.
RAID0
Ajuste os jumpers como ilustrado abaixo e mantenha pressionado o botão “RESET”
até que o LED RAID0 acenda.
SPAN
Ajuste os jumpers como ilustrado abaixo e mantenha pressionado o botão “RESET”
até que os LED estejam todos apagados.
